Neinvazivní palivový průtokoměr
ORLEN Unipetrol RPA s.r.o.
Zadání a problém
ORLEN Unipetrol RPA požadoval studii proveditelnosti specifického zařízení pro monitoring průtoku paliv na železničních cisternách. Cílem bylo měřit neinvazivně, bez zásahu do konstrukce cisterny. Náročnost zadání si vyžádala téměř půl roku vývoje a zkoušek. Návrh musel zohlednit také evropské normy a legislativní požadavky pro zařízení určená do prostředí s nebezpečím výbuchu.
Naše řešení

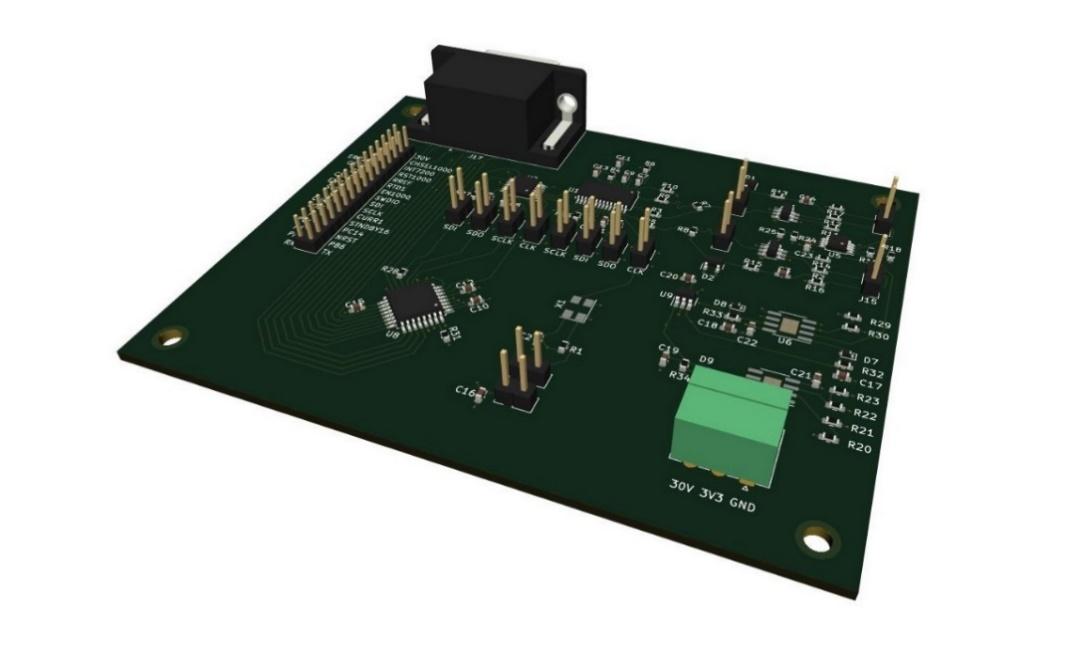

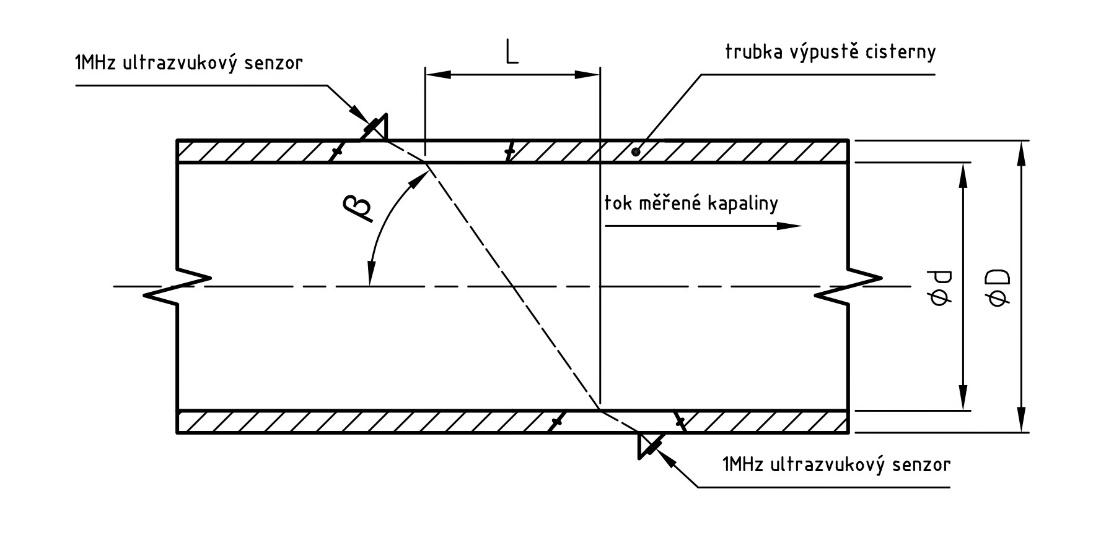

Prověřili jsme několik přístupů k měření a navrhli vlastní elektroniku pro ultrazvukovou metodu založenou na měření doby letu signálu (TOF). Zhotovili jsme model výpusti cisterny a sestavili experimentální měřicí zařízení. Při zkouškách s vodou jsme zaznamenávali a vyhodnocovali signály, porovnávali způsoby zpracování dat a ověřovali rozdíl mezi stojící a proudící kapalinou. Součástí studie byl také návrh sběru dat, bezdrátové komunikace a napojení na server zákazníka.
Přínos
Zákazník získal podklady pro rozhodnutí o dalším vývoji, včetně výsledků měření a přehledu technických požadavků. Experimenty na modelu prokázaly rozpoznatelný rozdíl mezi stojící a proudící vodou. Zároveň odhalily vliv zvíření kapaliny, a proto studie doporučila další ověření se skutečnými palivy. Výstupem bylo ověření principu a vymezení dalších kroků k vývoji zařízení pro provoz na cisternách.
